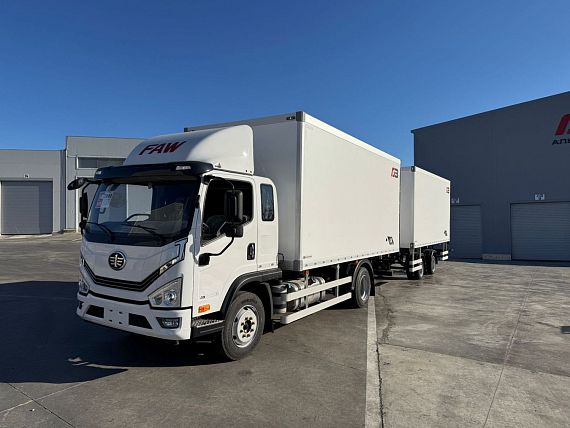

Характеристики FAW Tiger 6G
|
|
Модель шасси
|
FAW Tiger СА 1121
|
|
ОСНОВНОЕ
|
|
Колесная формула
|
4 × 2
|
|
Тип кабины
|
3-местная, со спальным местом
|
|
МАССА И ГАБАРИТЫ АВТОМОБИЛЯ
|
|
Технически допустимая общая масса, кг
|
11 950
|
|
Колесная база, мм
|
3 900
|
|
Снаряженная масса шасси, кг
|
3 730
|
|
Грузоподъемность шасси, кг
|
8 220
|
|
Длина, мм
|
7 190
|
|
Ширина, мм
|
2 202
|
|
Высота, мм
|
2 430 / 3 030 (c обтекателем)
|
|
Нагрузка на переднюю / заднюю ось, кг
|
4 000 / 8 240
|
|
Монтажная длина рамы (мм)
|
4 156
|
|
Задний свес шасси (мм)
|
1 500
|
|
Передний свес шасси (мм)
|
1 155
|
|
ДВИГАТЕЛЬ
|
|
Модель
|
FAWDE CA4DH1-18EV
|
|
Количество цилиндров / расположение
|
4 / рядный
|
|
Рабочий объем, см3
|
3800 см3
|
|
Мощность макс., кВт (л.с.) об/мин
|
132 кВт / (180 л.с.) / 2500
|
|
Крутящий момент макс., Н∙м / об/мин
|
650 / 1500
|
|
ТРАНСМИССИЯ
|
|
Модель
|
WANLIYANG 6G70
|
|
Тип / количество передач
|
Механическая / 6
|
|
Сцепление
|
Однодисковое, Ø 362 мм
|
|
Передаточное число оборотов коробки передач
|
i1=6.012 i2=3.292 i3= 2.004 i4=1.367 i5=1 i6=0.789
|
|
ТОРМОЗНАЯ СИСТЕМА
|
|
Тип
|
Пневматические двухконтурные
|
|
Передние и задние тормоза
|
Барабанные
|
|
ТОПЛИВНЫЙ БАК
|
|
Емкость топливного бака, л
|
200
|
|
ТИП ПОДВЕСКИ
|
|
Передняя
|
Рессорная
|
|
Задняя
|
Рессорная
|
|
ШИНЫ
|
|
Передняя ось / задняя ось
|
245/70R19.5
|
|
Запасное колесо
|
1
|
|
Параметры надстройки тягача
|
|
|
Внутренние габариты, ДхШхВ
|
5 070 х 2 258 х 2 172
|
|
Вместимость, палет
|
10
|
|
Масса полнокомплектного ТС, кг.
|
5 000
|
|
Остаточная грузоподъёмность, кг.
|
6 950
|
|
Материал кузова:
|
ЭППС (экструдированный пенополистирол) 60 мм., внутреннее и наружное покрытие – армированный пластик.
|
|
Надрамник
|
Выполнен из стали марки 09Г2С, Z-образный. Полимерно-порошковое покрытие. Перед покрытием сталь проходит дробеструйную обработку и химическую очистку.
|
|
Задний портал
|
Нержавеющая сталь
|
|
Фурнитура
|
Нержавеющая сталь
|
|
Обвязка фургона: - по внешнему периметру- по внутреннему периметру- отбортовка
|
- Алюминиевый профиль 3 мм- Алюминиевый профиль 3 мм- Алюминиевый уголок 3 мм, высотой 250 мм
|
|
Освещение: - внутреннее - внешнее
|
- светодиодная лента в алюминиевом профиле с защитным экраном, бесконтактный выключатель- Габаритное – светодиодные верхние передние (белые) и задние (красные), боковые (желтые) фонари в количестве согласно, правил ЕЭК ООН № 48-03.
|
|
Комплектация
|
Пластиковые крылья задних колес с резиновыми брызговиками, 2 шт.Боковая защита — алюминиевая.Резиновые отбойники стационарные, 2 шт. Лестница выдвижная 2 ступенькиТакелажная рейка накладная в один ряд по левому и правому бортам
|
|
Параметры надстройки прицепа
|
|
|
Внутренние габариты, ДхШхВ
|
5 070 * 2 258 * 2 516
|
|
Вместимость, палет
|
10
|
|
Полная масса (разрешённая), кг.
|
3 500
|
|
Снаряжённая масса, кг.
|
2 000
|
|
Остаточная грузоподъёмность, кг.
|
1 500
|
|
Рама
|
Рама из горячекатаного швеллера (несварной лонжерон). Сталь 09Г2С.
|
|
Дышло
|
Дышло из горячекатаного швеллера. Сталь 09Г2С. Дышло (бублик) под палец 50 мм.
|
|
Оси барабанные оригинал
|
Барабанного типа L1 (Газель). С нагрузкой 1750 кг на ось
|
|
Подвеска
|
Рессорная подвеска (Газель)
|
|
Колёса
|
185/75R16С (бескамерные) (Кама), одно запасное колесо с креплением в корзине. Диски стальные (Китай) Двускатная ошиновка.
|
|
Тормозная система
|
Тормоз наката.
|
|
Материал фургона
|
Утеплитель экструдированный пенополистирол с добавлением углерода и улучшенными теплоизоляционными свойствами или пенополиуретан. Применяемый утеплитель имеет высокую механическую прочность по сравнению со своими аналогами
|
|
Внешнее покрытие
|
Пластик для внешних сторон панелей помимо высоких прочностных параметров, достигаемых за счет 3-х слоев стеклоткани и ровинговой ткани, имеет защитное гелькоутное покрытие, которое устойчиво к ультрафиолету.
|
|
Внутреннее покрытие
|
Пластик для внутренних сторон обладает еще лучшими характеристиками. Специальная ровинговая ткань с армированием.
|
|
Обвязка кузова
|
Снаружи кузова алюминиевый анодированный профиль 3 мм. Внутренняя обвязка (потолочные и вертикальные уголки) алюминиевый профиль 3 мм.
|
|
Проём задних дверей (ворот)
|
Профиль из нержавеющей стали толщиной, 3 мм.
|
|
Освещение
|
Задние габаритные диодные огни красного цвета. Передние габаритные диодные огни белого цвета. Боковые габаритные диодные фонари оранжевого цвета. Светодиодная лента в алюминиевом корпусе на боковых бортах
|
|
Комплектация
|
Пластиковая ручка 250 мм на дверном проеме. Рейка такелажная накладная на боковых стенках в один ряд. на каждый борт. Выдвижной пружинный фиксатор дверей.
|
