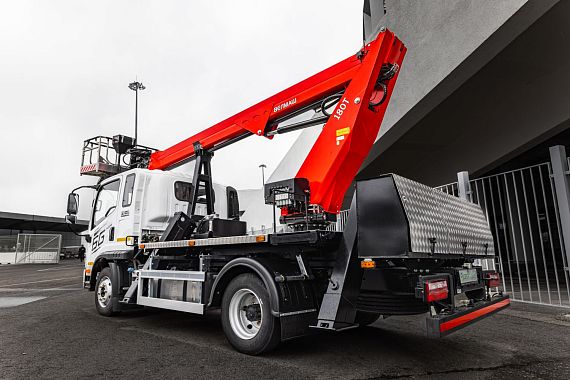

Характеристики FAW Tiger 6G
|
|
Модель шасси
|
FAW Tiger СА 1018
|
|
ОСНОВНОЕ
|
|
Колесная формула
|
4 × 2
|
|
Тип кабины
|
3-местная, со спальным местом
|
|
МАССА И ГАБАРИТЫ АВТОМОБИЛЯ
|
|
Технически допустимая общая масса, кг
|
8 900
|
|
Колесная база, мм
|
3 300
|
|
Снаряженная масса шасси, кг
|
3 390
|
|
Грузоподъемность шасси, кг
|
5 510
|
|
Длина, мм
|
6 205
|
|
Ширина, мм
|
2 202
|
|
Высота, мм
|
2 400 / 3 000 (c обтекателем)
|
|
Нагрузка на переднюю / заднюю ось, кг
|
3 300 / 6 200
|
|
Монтажная длина рамы (мм)
|
4 059
|
|
Задний свес шасси (мм)
|
1 750
|
|
Передний свес шасси (мм)
|
1 155
|
|
ДВИГАТЕЛЬ
|
|
Модель
|
FAWDE CA4DH1-16EV-30
|
|
Количество цилиндров / расположение
|
4 / рядный
|
|
Рабочий объем, см3
|
3800 см3
|
|
Мощность макс., кВт (л.с.) об/мин
|
118 кВт / (160 л.с.) / 2500
|
|
Крутящий момент макс., Н∙м / об/мин
|
500 / 1500
|
|
ТРАНСМИССИЯ
|
|
Модель
|
WANLIYANG 6G55
|
|
Тип / количество передач
|
Механическая / 6
|
|
Сцепление
|
Однодисковое, Ø 350 мм
|
|
Передаточное число оборотов коробки передач
|
i1=6.198 i2=3.287 i3= 2.025 i4=1.371 i5=1 i6=0.78
|
|
ТОРМОЗНАЯ СИСТЕМА
|
|
Тип
|
Пневматические двухконтурные
|
|
Передние и задние тормоза
|
Барабанные
|
|
ТОПЛИВНЫЙ БАК
|
|
Емкость топливного бака, л
|
200
|
|
ТИП ПОДВЕСКИ
|
|
Передняя
|
Рессорная
|
|
Задняя
|
Рессорная
|
|
ШИНЫ
|
|
Передняя ось / задняя ось
|
215/75R17.5
|
|
Запасное колесо
|
1
|
|
Параметры надстройки
|
|
Грузоподъемность корзины, кг (на вылете 6,2 м)
|
300
|
|
Грузоподъемность корзины, кг (на максимальном вылете 10,7 м)
|
80
|
|
Снаряжённая масса ТС, кг.
|
4 900
|
|
Вылет максимальный, м
|
10,7
|
|
Рабочая высота подъема, м
|
18
|
|
Размеры корзины (складная) в тр.положении / разложена, мм (длина*ширина*высота)
|
1454*710*1100 / 700
|
|
Угол поворота люльки, град.
|
+90...-90
|
|
Угол разворота рабочей платформы относительно продольной оси стрелы, градусы
|
370
|
|
Дополнительная комплектация
|
Поворотный круг, опора поворотного круга, стреловая система, алюминиевая, 2-х местная корзина;• Электро-гидравлическая система управления;• 2 пульта управления. Нижний пульт штатно оснащен радиоуправлением и дополнительным кабельным управлением длиной 10м; • Гидрораспределитель управления аутригерами;• Автоматическая гидравлическая система горизонтирования;• Электророзетка 220В в корзине;• Гидробак;• Счетчик моточасов, креномер;• Аварийный ручной насос;• Цвет окраски RAL3020, красный;• Электроизоляция 1000В;• Датчик ОПГ в корзине.
|
