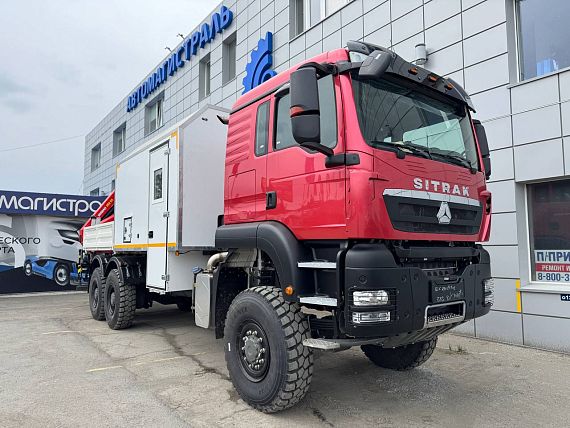

Мастерская на Sitrak 6x6 с КМУ ИМ-95

Технические характеристики КМУ ИМ-95:

Количество гидравлических выдвижных секций	2 шт.
Грузовой момент	8,50 тм
Максимальная грузоподъемность	4 000 кг
Грузоподъемность (при вылете стрелы)	4 000 кг (2,0 м) 2 830 кг (3,0 м) 1 840 кг (4,5 м) 1 260 кг (6,5 м) 950 кг (8,25 м)
Грузоподъемность на максимальном вылете	950 кг
Максимальный вылет стрелы	8,25 м
Рабочая температура окружающей среды, °C	- 40 ... +40
Максимальная высота подъема	9,94 м
Максимальная глубина опускания	5,96 м
Способ управления	Гидравлический
Угол поворота колонны	410 град.
Место управления	С земли
Транспортное положение опор	Вверх
Способ выдвижения опор	Ручной
Стандартная база опор	3 704 мм
База опор с увеличенным вылетом	4 855 мм
Масса без гидронасоса и рабочей жидкости	1,5 т
Емкость гидробака, л (полная/max/min)	63,6 / 52 / 45,6
Производительность насоса	25 л/мин
Рабочее давление	28 МПа
Размер по осям шпилек	620 мм
Монтажная база	860 мм
Габаритные размеры в трансп. положении, мм	2 485 х 700 х 2 340

"Кузов-фургон представляет собой конструкцию из пятислойных «сэндвич-панелей». Снаружи и изнутри фургон обшит стальным оцинкованным листом с полимерным лакокрасочным покрытием («плакированный лист»). Пространство между внешней и внутренней обшивкой фургона заполнено слоем теплоизоляционного материала пенополистирол имеющего низкую теплопроводность и низкую горючесть. Для усиления конструкции между утеплителем и обшивкой находятся слой фанеры. Изнутри фургона пол покрыт автомобильным линолеумом на резиновой основе («автолин»).

Фургон в исполнении с боковыми скосами.

Наружная обшивка - плакированный металл белого цвета (RAL 9003) и внутренняя обшивка - плакированный металл белого (RAL 9003).

Обрамление фургона: наружное – алюминиевый профиль, внутреннее – алюминиевый профиль."



1-й отсек для перевозки бригады 6 чел.

·         дверь боковая (низкий вход с лестницей, ограничитель, подсветка, глухое окно-стеклопакет)

·         окно-стеклопакет с форточкой (слева)

·         люк аварийно-вентиляционный с вентилятором

·         сиденье с трехточечными ремнями безопасности 6шт

·         переговорное устройство "кабина-фургон"

·         отопление от системы ДВС

·         автономный отопитель Планар 4Д с разводской по отсекам

·         огнетушитель ОП-2

·         аптечка

·         стол

·         розетки 220В      2шт

·         плафон освещения 24В / 220В     2шт



2-й отсек рабочий

·         дверь без окна (вход через бортовую платформу) с лестницей

·         окно стеклопакет с форточкой (слева)

·         люк под сварочный кабель

·         огнетушитель ОП-2

·         шанцевый инструмент (лом, лопата, штыри заземления)

·         розетки 220В      2шт

·         плафон освещения 24В / 220В     2шт

·         Бортовая платформа

·         ДЗК (держатель запасного колеса)

·         лестница для подъема в борт

·         Дополнительное оборудование

·         Генератор EG -202.7

·         Электрошкаф

·         КОМ

·         Монтажный комплект

·         Средства электробезопасности если есть генератор (перчатки, боты, провод заземления)

·         Люк доступа к генератору

·         Шкаф под кислородный баллон

·         Шкаф под пропановый баллон

·         Верстак с ящиками

·         Точильно шлифовальный станок

·         Тисы

·         Вертикально сверлильный станок Корвет-44 без подставки

·         Подставка под сверлильный станок

·         Газорезательное оборудование

·         Баллон кислородный

·         Баллон пропановый

·         Резак пропановый

·         Горелка газовая с насадками (пропановая) ГСП-3 или ГЗУ-3

·         Редуктор пропановый

·         Редуктор кислородный

·         Рукав газовый (L=15м)

·         Рукав кислородный (L=15м)

·         Сварочное оборудование

·         Сварочный выпрямитель ВД-313               1

·         Кабель сварочный 2х15м

·         Электрододержатель

·         Крепление массового провода (струбцина)

·         Маска сварщика

Гарантийный период составляет:
Общая гарантия: 18 месяцев  /  180 000 км ,
На коробку передач: 12 месяцев/120 000 км
На двигатель: 18 месяцев/180 000 км.
На КМУ: 12 месяцев/ 1000м/ч
