Базовое шасси FAW 3250 сп.м.
Колесная формула 6 х 6
Параметры масс
Снаряженная масса, кг 17 520
Полная масса, кг 36 520
Распределение нагрузки от АТЗ полной массы
На передний мост, кг 7 870
На заднюю тележку, кг 28 650
Цистерна
Вместимость цистерны, м3 (поверка) 11-22
Форма поперечного сечения цистерны Чемодан
Материал цистерны сталь 09Г2С, S=4мм
Конструкция цистерны
Автоматическая сварка обечайки роботом.
Донышки полусферической формы
фланжированные холоднокатаные. Усиленные
накладки по бокам цистерны и в зоне ложементов
(бронелисты). УЗИ контроль сварочных швов.
Волнорезы
Полусферической формы фланжированные
холоднокатаные, смещенные от сварных швов
обечаек, с инспекционными люками-лазами,
смещенными от оси цистерны, площадь
перекрытия не менее 70%
Крепление цистерны
Крепление цистерны к надрамнику посредством
одной качающейся опоры, и двух опор с жестким
болтовым креплением. Надрамник закреплен на
раме автомобиля в соответствии с
рекомендациями изготовителя шасси.
Соответствует требования ДОПОГ.
Крышка люка алюминиевая
Устройство дыхательное УД2-80 (фланцевое)
Донный клапан, мм ДУ 100, пневматическое управление и
механический дублер (3 шт.)
Лестница на площадку обслуживания
заливной горловины заднее расположение
Поручень подъемный поручень ограждения с левой стороны
площадки
Площадка обслуживания из перфорированного оцинкованного листа с
противоскользящим эффектом
Противооткатные башмаки пластиковые
Огнетушитель, шт. ОП-6, 2 шт.
Катушка заземления установлена в ящике СРТ
Ящик для песка и кошмы пластиковые, располагаются на кронштейнах, на
заднем свесе рамы
Насосная установка
Модель СВН-80.00
Привод гидравлический от КОМ КПП
Подача, м3
/с 32...38
Напор, м 26
Высота самовсасывания, м, не менее 6,5
Узел выдачи топлива (УВТ)
Ящик УВТ металлический, расположен за кабиной с левой
стороны
«Пистолет» раздаточный, мм Ду 40
Катушка выдачи топлива нет
Фильтр очистки топлива, мм ФЖУ 40-1,6
Счетчик жидкости СЖ 40
Раздаточный рукав, мм Ду 40 (размещение – вдоль цистерны, слева)
Длина раздаточного рукава, м 10
Система раздачи топлива (СРТ)
Ящик СРТ в едином ящике с насосом, слева в базе шасси
Трубопровод цистерны, мм Ду 80
Фильтр очистки топлива Ду 80
Быстроразъемные соединения (БРС)
Все типы БРС Ду 80
Пенал для рукава нержавеющая сталь
Рукав напорный, м/шт. 4 / 2
Двигатель
Модель FAW CA6DM2
Тип дизельный с турбонаддувом и промежуточным
охлаждением воздуха
Мощность, л.с.(кВт) 420 (309)
Рабочий объем цилиндров, см3
11 050
Количество цилиндров / Расположение 6 / рядное
Коробка передач
Модель FAW CA10TAX190M2
Тип механическая 10+2
Топливные баки
Емкость топливного бака, л 400
Шины
Размер шин 315/80 R 22,5
Габаритные размеры
Длина, мм 10 760
Ширина, мм 2 550
Высота, мм 3 530

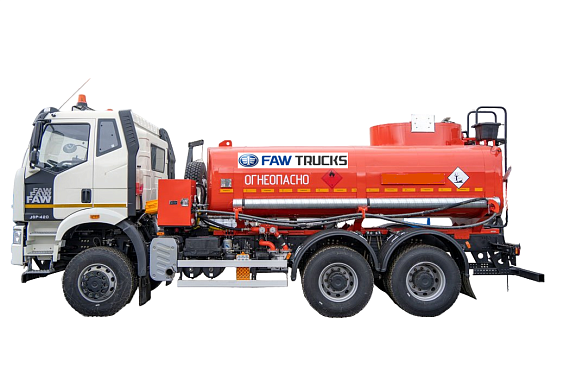

6х6, Автотопливозаправщик,насос
СВН-80, ДВС CA6DM2-42E51 (420 л.с.), КПП FAW
CA10TAX190M2, МОБ, МКБ, шины 315/80 R 22,5, кабина
со спальным местом, кондиционер, независимый
отопитель кабины Webasto Air Top 2000, УВЭОС,
Держатели для табличек, пеналы для огнетушителя,
тахограф под ADR, кнопки отключения массы в кабине
по ДОПОГ, наружная кнопка отключения массы по IP65,
набор ДОПОГ, колпачки на клеммы АКБ
