Двигатель
Модель двигателя Cat® C18
Мощность двигателя — двигатель стандарта Stage V ЕС — ISO 14396:2002 446 кВт
Мощность двигателя — двигатель стандарта Tier 3 — ISO 14396:2002 433 кВт
Мощность двигателя — двигатель VR — ISO 14396:2002 433 кВт
Диаметр цилиндров 145 мм
Ход поршня 183 мм
Рабочий объем 18.1 л
Примечание (1) Если испытания проводятся в условиях, регламентируемых указанным стандартом, номинальная мощность развивается при 2000 об/мин.
Примечание (2) Приведенные номинальные значения соответствуют требованиям Международной организации по стандартизации ISO/TR14396:2002, данные получены в стандартных условиях работы двигателя, давление воздуха на впуске 100кПа (29,5дюйма рт. столба), давление пара 1кПа (0,295дюйма рт. столба), при температуре окружающей среды 25°C (77°F). Производительность измерялась с использованием топлива, отвечающего стандартам Агентства по охране окружающей среды США, 40 CFR часть 1065, и стандартам ЕС, Директива 97/68/EC, плотность 0,845–0,850 кг/л при 15 °C (7,05–7,09 фунта/галл. при 59 °F), температура топлива на впуске 40 °C (104 °F).
Примечание (3) Номинальная мощность двигателей Stage V уменьшается минимально* при работе на высоте до 3048 м (10 000 футов) над уровнем моря, двигателей, соответствующих стандартам, эквивалентным Tier 3/Stage IIIA — на высоте 2700 м (8858 футов) и двигателей с уменьшенной интенсивностью вентиляции, соответствующих стандартам, эквивалентным Tier 2/Stage II — на высоте 3505 м (11 500 футов).
Примечание (4) По заказу доступен комплект для уменьшения интенсивности вентиляции.
Примечание (5) Также предусмотрен дополнительный двигатель, соответствующий требованиям стандартов на выбросы загрязняющих веществ, эквивалентным стандартам Tier 3 и Stage IIIA.
Примечание (6) Также предусмотрен дополнительный двигатель, соответствующий требованиям стандартов на выбросы загрязняющих веществ Tier 4 Final Агентства по охране окружающей среды США и Stage V ЕС.
Примечание (7) *<5 %
Эксплуатационные характеристики
Номинальная полезная нагрузка 45000 кг
Полная масса машины 89250 кг
Транспортировочная масса (модель с двигателем стандарта Stage V) 43645 кг
Транспортировочная масса (модели с другими двигателями) 42825 кг
Вместимость кузова 18,0–25,1 м³ (23,5–32,8 ярда³)
Массы (модель с двигателем стандарта Stage V)
Эксплуатационная масса 41405 кг
Эксплуатационная масса — передний мост 29285 кг
Эксплуатационная масса — задний мост 12120 кг
Эксплуатационная масса + номинальная полезная нагрузка 86405 кг
Эксплуатационная масса + номинальная полезная нагрузка — передний мост 40475 кг
Эксплуатационная масса + номинальная полезная нагрузка — задний мост 45930 кг
Массы (модели с другими двигателями)
Эксплуатационная масса 40060 кг
Эксплуатационная масса — передний мост 27770 кг
Эксплуатационная масса — задний мост 12290 кг
Эксплуатационная масса + номинальная полезная нагрузка 85060 кг
Эксплуатационная масса + номинальная полезная нагрузка — передний мост 38715 кг
Эксплуатационная масса + номинальная полезная нагрузка — задний мост 46345 кг
Распределение массы (модель с двигателем стандарта Stage V)
Без груза — на переднем мосту 70.7%
Без груза — на заднем мосту 29.3%
С грузом — на переднем мосту 46.8%
С грузом — на заднем мосту 53.2%
Распределение массы (модели с другими двигателями)
Без груза — на переднем мосту 69.3%
Без груза — на заднем мосту 30.7%
С грузом — на переднем мосту 45.5%
С грузом — на заднем мосту 54.5%
Коробка передач
1-я передача переднего хода 7 км/ч
2-я передача переднего хода 9.5 км/ч
3-я передача переднего хода 12.9 км/ч
4-я передача переднего хода 17.3 км/ч
5-я передача переднего хода 23.5 км/ч
6-я передача переднего хода 31.7 км/ч
7-я передача переднего хода 42.4 км/ч
1-я передача заднего хода 6.8 км/ч
2-я передача заднего хода 9 км/ч
Примечание Максимальная скорость движения со стандартными шинами 29,5 × R29.
Бортовые редукторы
Передаточное отношение главной передачи 3.46:1
Передаточное отношение бортовой передачи 5.65:1
Общее передаточное отношение 19.55:1
Механизм подъема кузова (модель с двигателем стандарта Stage V)
Подъем 15 сек.
Снижение 21 сек.
Общая продолжительность цикла 36 сек.
Механизм подъема кузова (модели с другими двигателями)
Подъем 14 сек.
Снижение 21 сек.
Общая продолжительность цикла 35 сек.
Вместимость кузова
Самосвальный кузов — 1 18 м³
Самосвальный кузов— 2 (стандартный) 21.3 м³
Самосвальный кузов — 3 25.1 м³
Кузов с выталкивателем 22.9 м³
Примечание С "шапкой" с уклоном 2:1 по SAE
Характеристики поворота
Радиус поворота по внешней стороне кузова* 9420 мм
Радиус поворота по внутренней стороне кузова* 5310 мм
Угол наклона полурам в вертикальной плоскости 10°
Угол разворота рамы 42.5°
Примечание *Значения указаны только для справки.
Обзор
Надежный самосвал с решениями по очистке выхлопных газов

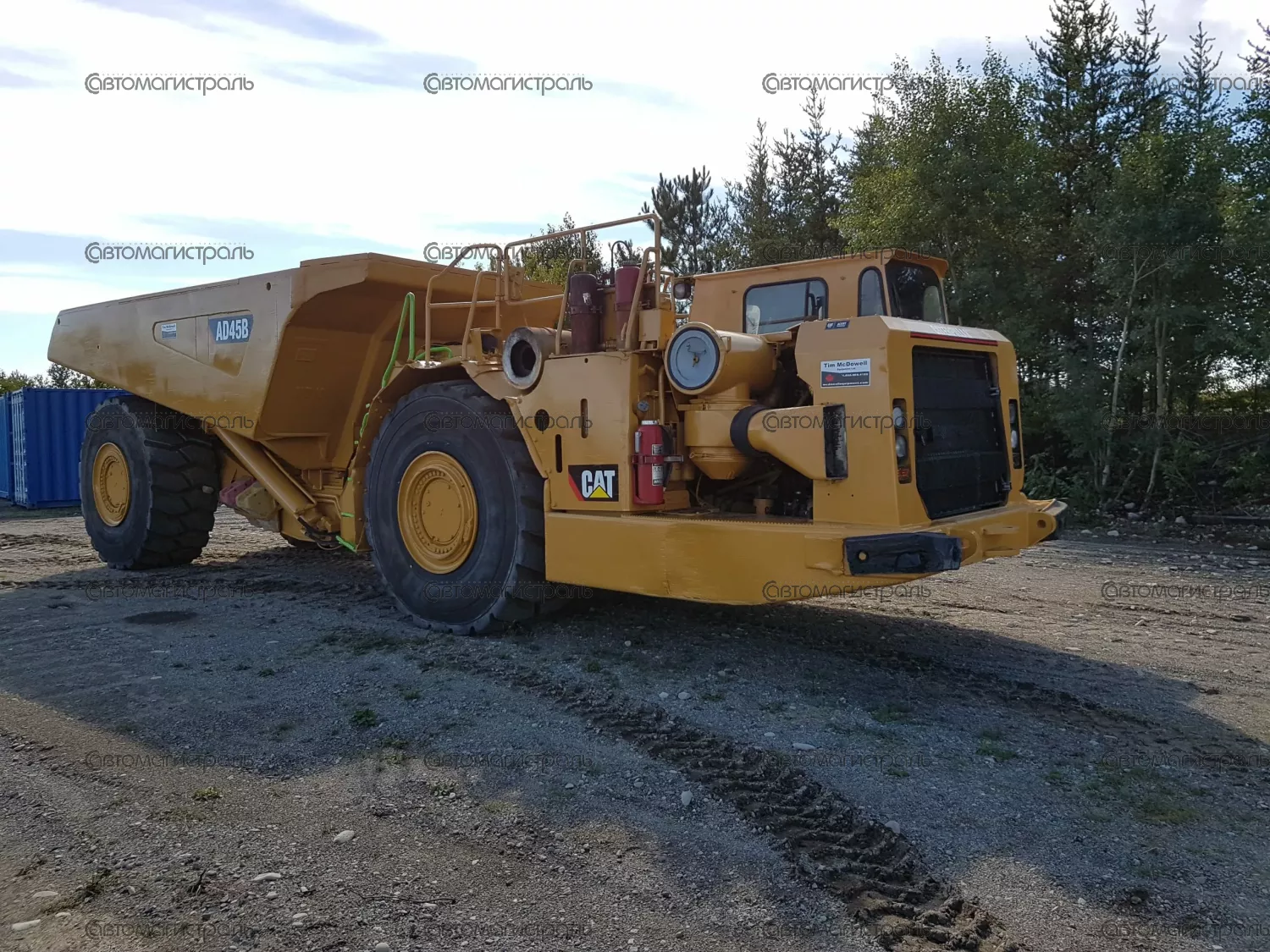

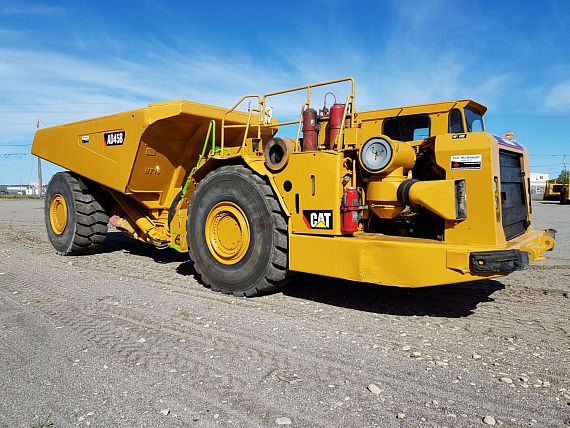

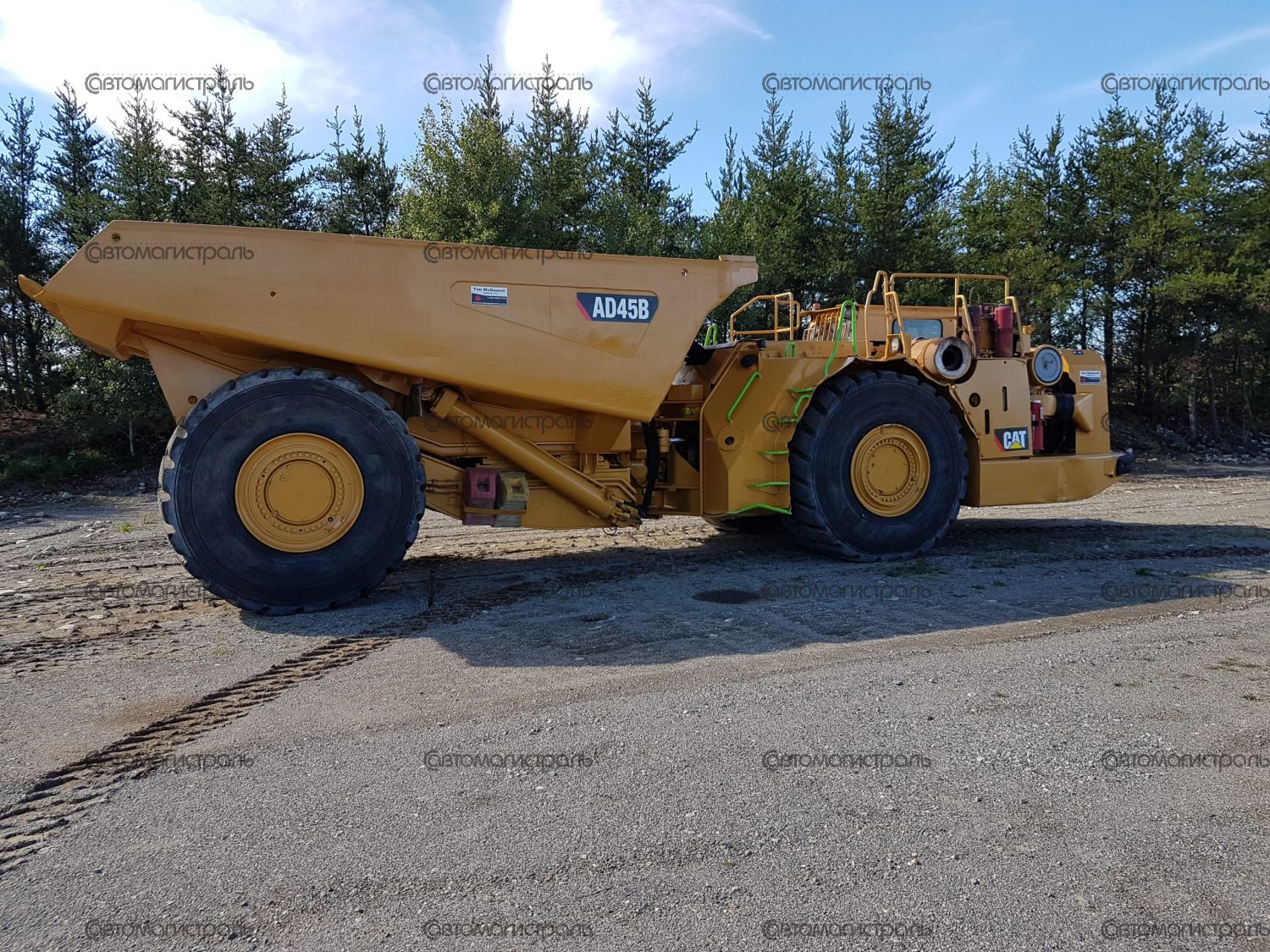

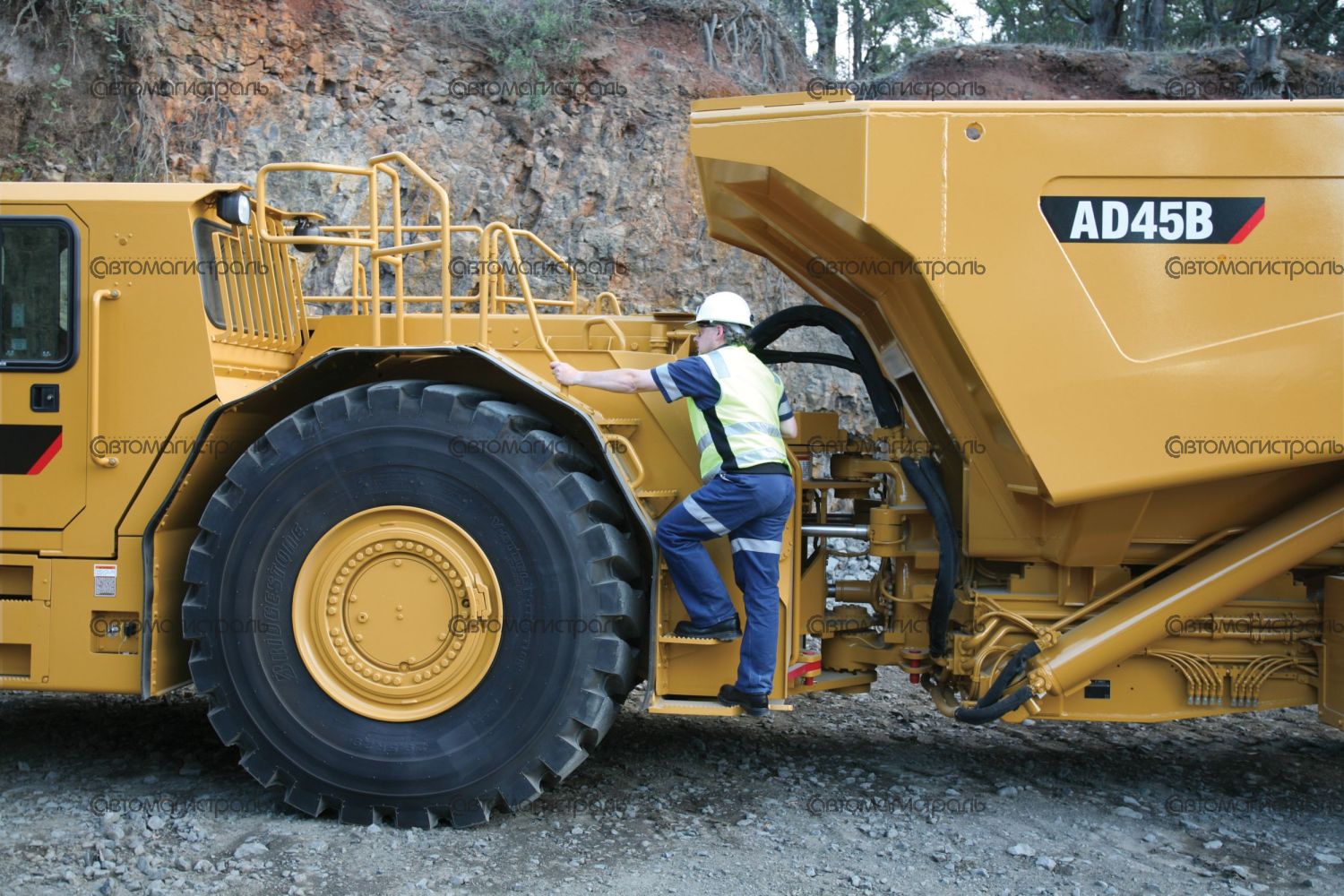

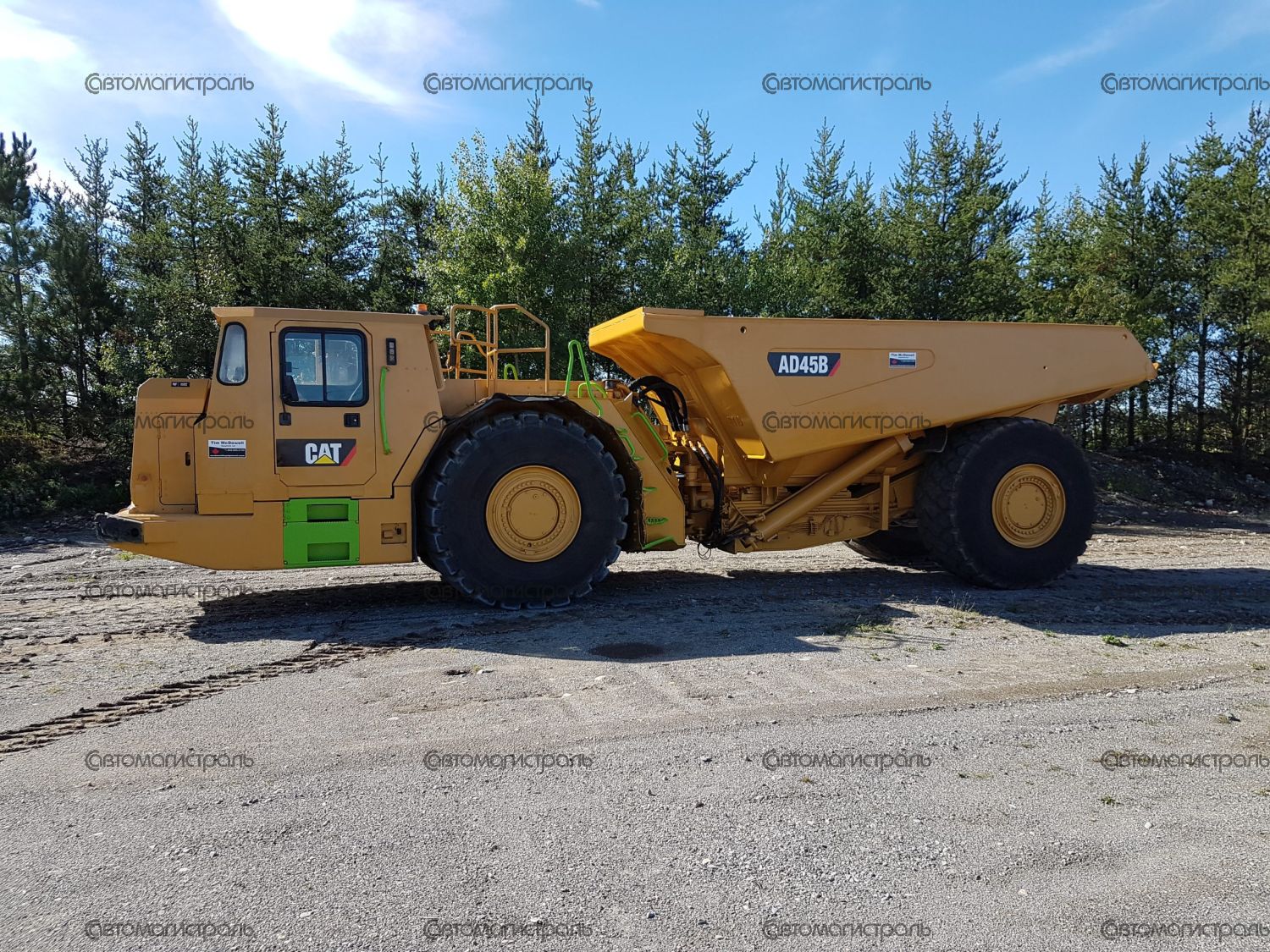

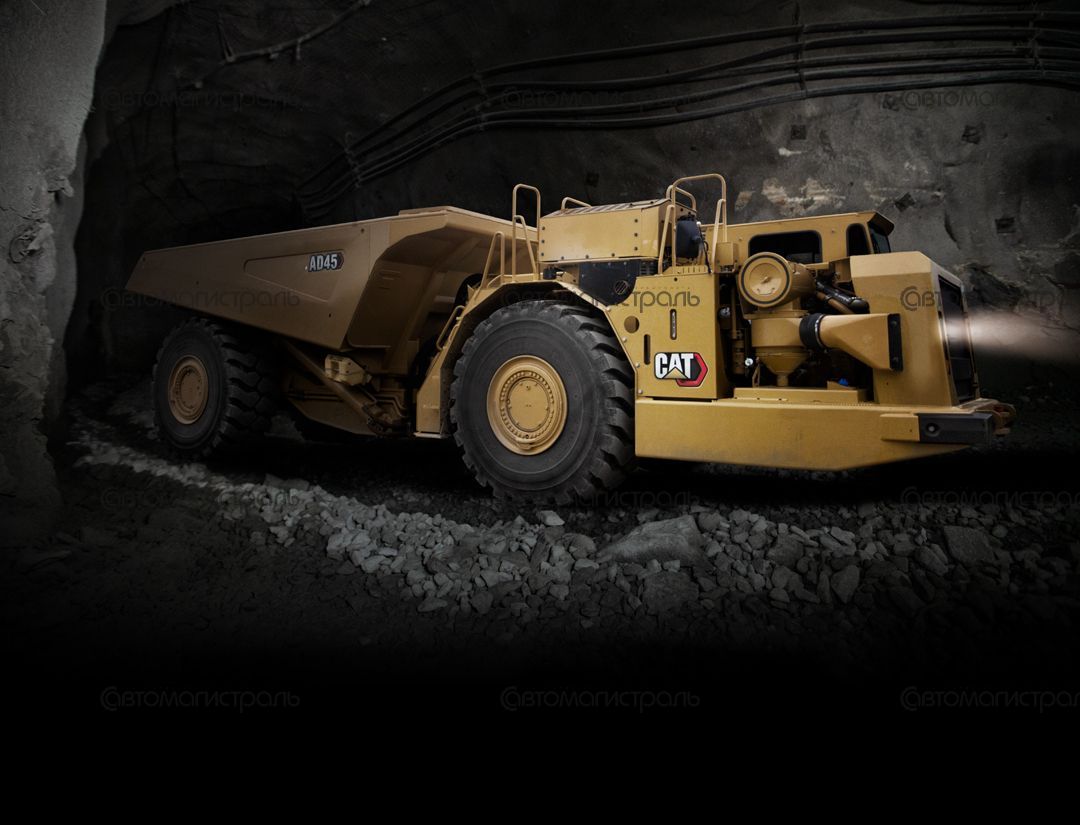

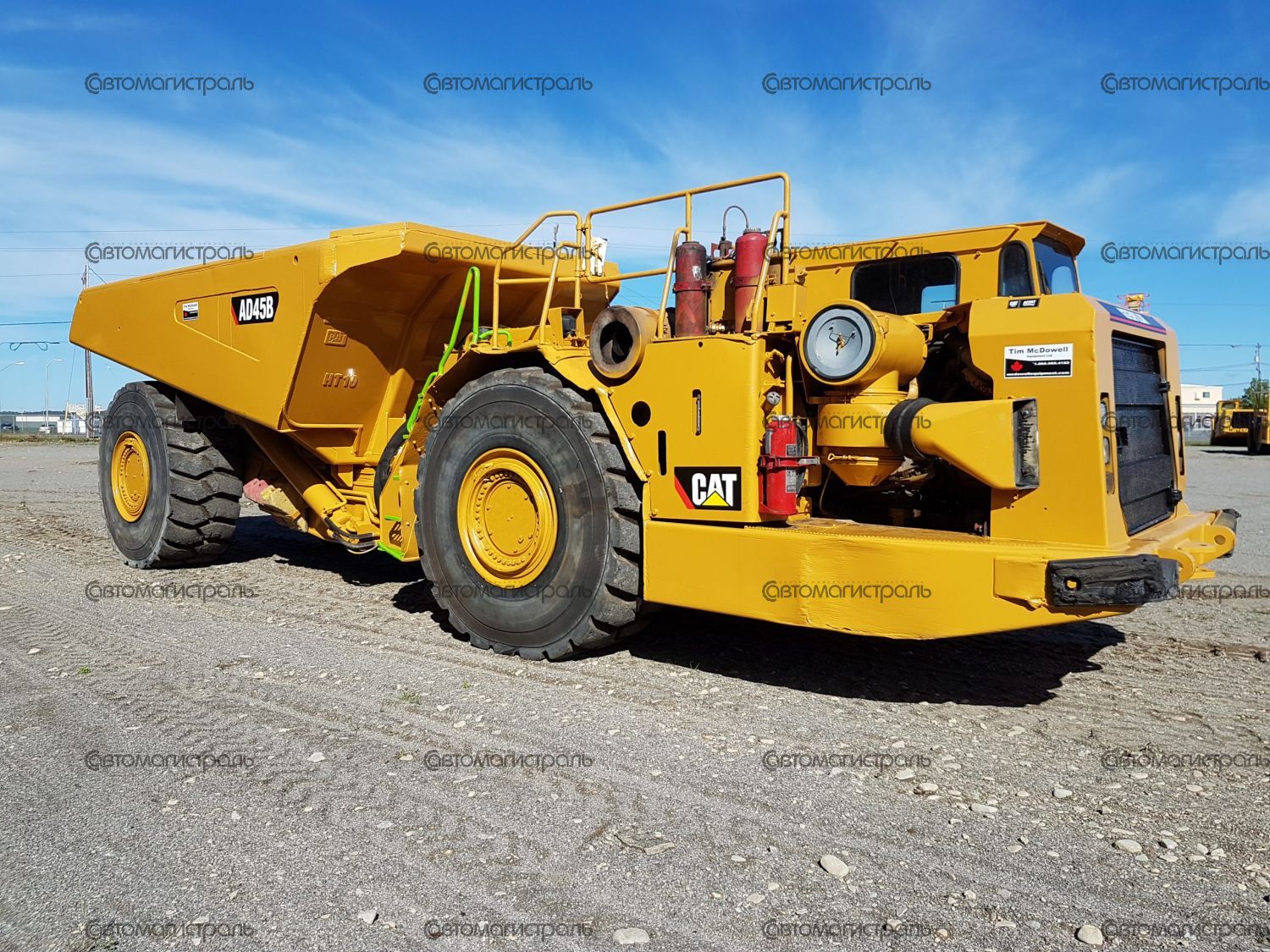

Подземный самосвал Cat® AD45 демонстрирует мощность, производительность и надежность, которые вы ожидаете. Кроме того, последняя модель оснащена усовершенствованным двигателем, соответствующим стандарту Stage V ЕС, а также системой для обработки выхлопных газов, которая соответствует самым строгим стандартам на выбросы загрязняющих веществ, снижает влияние парниковых газов на атмосферу и улучшает качество воздуха в вашей шахте. Кроме того, доступно решение, позволяющее модернизировать предыдущую модель AD45B, чтобы она соответствовала тем же строгим стандартам. Эта машина с ультрачистым дизельным двигателем обеспечивает превосходную производительность благодаря идеальному сочетанию с подземным погрузчиком Cat R1700 нового поколения и усовершенствованным технологиям с функциями, повышающими производительность, увеличивающими время безотказной работы и повышающими безопасность операторов и персонала во время работы.
Преимущества
Ультрачистый дизельный двигатель
Новейшая технология производства двигателей и система контроля выбросов для снижения фактора влияния парниковых газов на атмосферу и улучшения качества воздуха
Идеальное сочетание с погрузочно-доставочной машиной R1700
Высокая производительность благодаря идеальному согласованию проходов с машиной R1700 нового поколения
Технологические усовершенствования
Стандартные функции, например система измерения полезной нагрузки самосвала и система Cat Product Link™ Elite
